Optical crossfader Behringer X1 + STM32F103C8T6

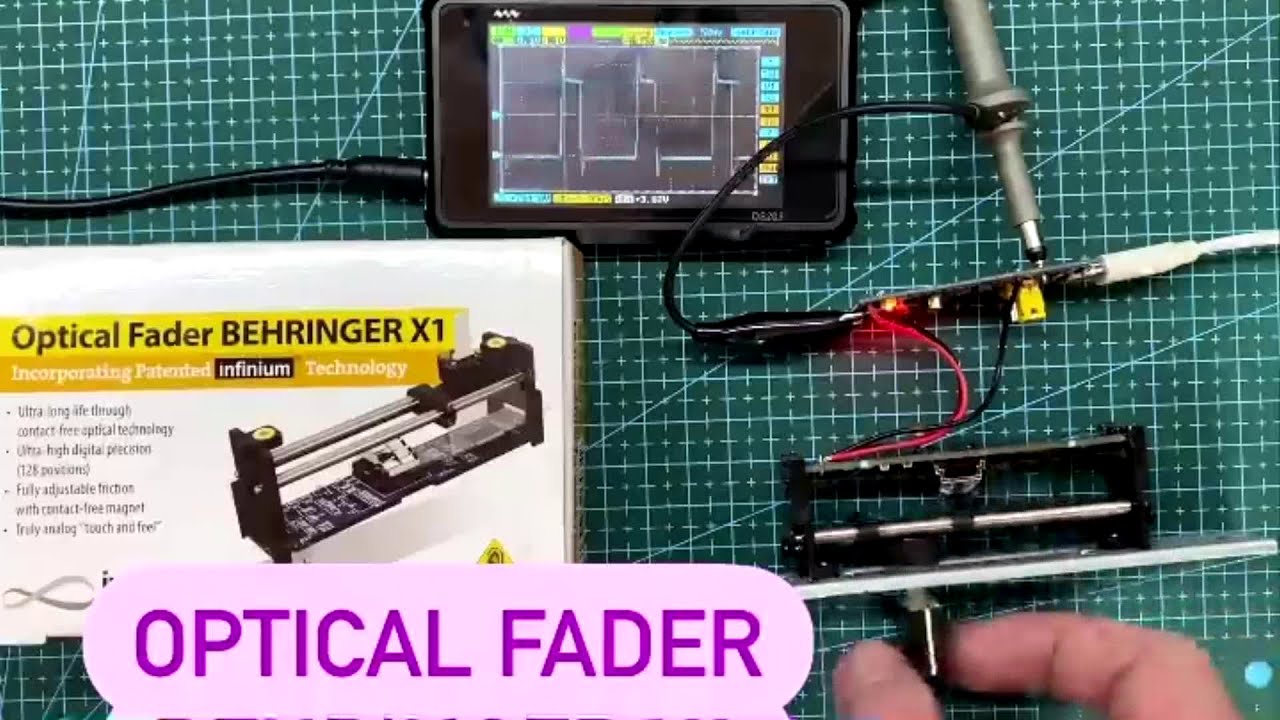

Meet the budget (10-12$) optical (!) Behringer X1 crossfader with mechanical force control. Can be used as a fader. The crossfader is made on the principle of an optical absolute encoder, has a resolution of 7 bits (128 positions). It's not much, but enough for the crossfader. Why didn't it become popular? It has an output signal that is not typical for crossfader: UART, and also not the standard frequency of 31kbps. Perhaps this drawback dictates a low price. To install it in the DJM 900nxs, I had to install an additional board with an STM32F103C8T6 microcontroller, to convert UART to PWM, and then to a constant signal. The mounting holes are 65mm apart, vs the pioneer 80mm. We drill. The stem for the knob is 8mm shorter - we are making a new one. In general, the cross is cool, but not suitable for everyone, it needs some work. Знакомьтесь, бюджетный (10-12$), оптический (!) кроссфейдер Behringer X1 с регулировкой механического усилия. Может использоваьтся как фейдер. Кроссфейдер выполнен по принципу оптического абсолютного энкодера, имеет разрешение 7 бит (128 позиций). Это не много, но для кроссфейдера достаточно. Почему он не стал популярным? Он имеет не типичный для кроссфейдеров выходной сигнал: UART, так еще и не стандартной частоты 31kbps. Возможно этот недостаток и диктует низкую цену. Для установки в DJM-900nxs пришлось установить дополнительную плату с микроконтроллером STM32F103C8T6, для конвертации UART в PWM, а затем в постоянный сигнал. Крепежные отверстия находятся на расстоянии 65мм, против 80мм у pioneer. Сверлим. Шток для кноба короче на 8мм -изготавливаем новый. В целом кросс крутой, но подойдет не всем, требует доработки. https://www.instagram.com/dj_equipment_development/ https://github.com/djgreeb/Crossfader-Behringer-X1
Meet the budget (10-12$) optical (!) Behringer X1 crossfader with mechanical force control. Can be used as a fader. The crossfader is made on the principle of an optical absolute encoder, has a resolution of 7 bits (128 positions). It's not much, but enough for the crossfader. Why didn't it become popular? It has an output signal that is not typical for crossfader: UART, and also not the standard frequency of 31kbps. Perhaps this drawback dictates a low price. To install it in the DJM 900nxs, I had to install an additional board with an STM32F103C8T6 microcontroller, to convert UART to PWM, and then to a constant signal. The mounting holes are 65mm apart, vs the pioneer 80mm. We drill. The stem for the knob is 8mm shorter - we are making a new one. In general, the cross is cool, but not suitable for everyone, it needs some work. Знакомьтесь, бюджетный (10-12$), оптический (!) кроссфейдер Behringer X1 с регулировкой механического усилия. Может использоваьтся как фейдер. Кроссфейдер выполнен по принципу оптического абсолютного энкодера, имеет разрешение 7 бит (128 позиций). Это не много, но для кроссфейдера достаточно. Почему он не стал популярным? Он имеет не типичный для кроссфейдеров выходной сигнал: UART, так еще и не стандартной частоты 31kbps. Возможно этот недостаток и диктует низкую цену. Для установки в DJM-900nxs пришлось установить дополнительную плату с микроконтроллером STM32F103C8T6, для конвертации UART в PWM, а затем в постоянный сигнал. Крепежные отверстия находятся на расстоянии 65мм, против 80мм у pioneer. Сверлим. Шток для кноба короче на 8мм -изготавливаем новый. В целом кросс крутой, но подойдет не всем, требует доработки. https://www.instagram.com/dj_equipment_development/ https://github.com/djgreeb/Crossfader-Behringer-X1
