Диаграмма Направленности Антенны

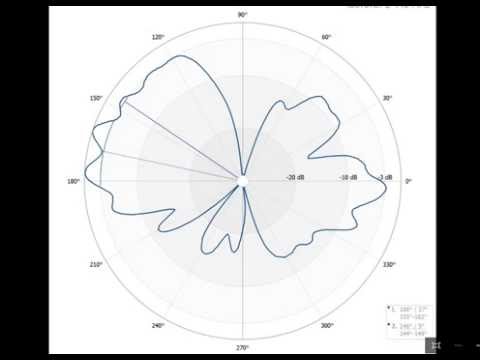

Когда пишу ответ на комментарий, удаляется и Ваш комментарий и мой ответ. Напишите, пожалуйста, комментарий к статье https://small-pro.com/portfolio/antena-direct-diag/, там не пропадет. Приложение, демонстрирующее одну из важнейших характеристик антенны - диаграмму направленности антенны. Это графическое представление зависимости коэффициента усиления или коэффициента направленного действия антенны от направления антенны в заданной плоскости. В диаграмме определяем главный и вспомогательные лепестки. Также определяем их ширину. Один из наиболее важных параметров – это ширина лепестка по уровню половинной мощности. Половина мощности соответствует уровню 3 дБ. Также, можем видеть данные по произвольному углу. Все данные можно видеть в виде таблицы, где представлены, как «сырые», так и нормированные данные.Есть возможность видеть одновременно все замеры по частотам. В приложении можно открыть файл данных, любого поддерживаемого формата, или взять данные из удаленной базы данных. Также имеется возможность сохранить как в базу, так и в один из выбранных форматов файлов. Есть возможность экспортировать в графический файл. Имеет возможность получать данные с оборудования в реальном времени. Измерение физических показателей производится с помощью векторного анализатора цепей «ОБЗОР TR1300/1», который предназначен для измерений S-параметров СВЧ-устройств. Затем данные также можно сохранить либо в файл, либо в БД. Назначение таково: есть одна контора, которая занимается изготовлением антенн разного модельного ряда. Каждая антенна имеет свои характеристики. Чтобы пользователь мог подобрать оптимальную для себя модель, на сервере компании хранятся файлы с данными. Также, при наличии прав и зашифрованного файла с параметрами соединения, он может получить данные непосредственно из базы данных. Написано с использованием компоненент Alpha Controls, хотелось ненавязчивый скин. Сама диаграмма написана с использованием GDI+, т.к. требовался хороший антиалиасинг.
