Простой текст в в AutoCAD 2010 (36/45)

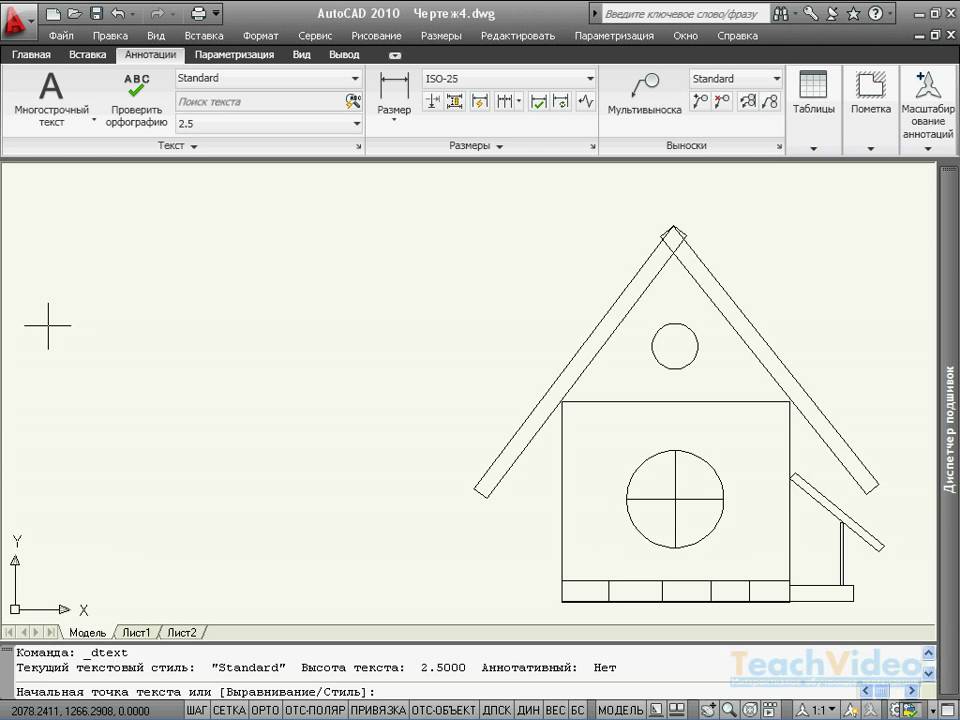

http://www.teachvideo.ru/ - тысячи обучающих роликов на нашем сайте бесплатно! Команда «Однострочный текст» создает одну строку текста, позволяя указывать выравнивание без ограничения по длине строки текста. Чтобы построить одну строку текста, используя текущий стиль, можно вызвать команду «ДТЕКСТ», щелкнув на кнопке «Однострочный текст» в блоке команд «Текст» вкладки «Аннотации» ленты команд. Рассмотрим последовательность действий при работе с этим инструментом. После нажатия на кнопку укажите следующие параметры. Начальная точка обозначает левый нижний угол текста. При необходимости можно изменить расположение точки выравнивания. Начальную точку можно указать, введя абсолютные координаты или используя указатель мыши. После указания начальной точки AutoCAD отобразит приглашение «Высота», которое дает возможность выбрать высоту текста. Можно принять высоту текста по умолчанию, оставив строку без ответа, или задать высоту текста двумя точками на экране. После указания высоты текста, Вам предстоит ответить на предложение задать угол поворота текста. При этом Система проектирования выдаст следующий запрос: «угол поворота текста». Это приглашение дает возможность разместить текст под любым углом относительно нуля градусов. Здесь можно также принять угол по умолчанию, дав пустой ответ, указать угол двумя точками на экране, используя указатель, или ввести желаемый угол. По умолчанию значение угла поворота равняется нулю градусам, при этом значении текст располагается горизонтально относительно указанной точки. Заключительный запрос: «Ввод текст». Теперь остается лишь ввести сам текст и подтвердить изменение нажатием клавиши «Ввод».
