Самодельное согласующее устройство для КВ радиостанции.

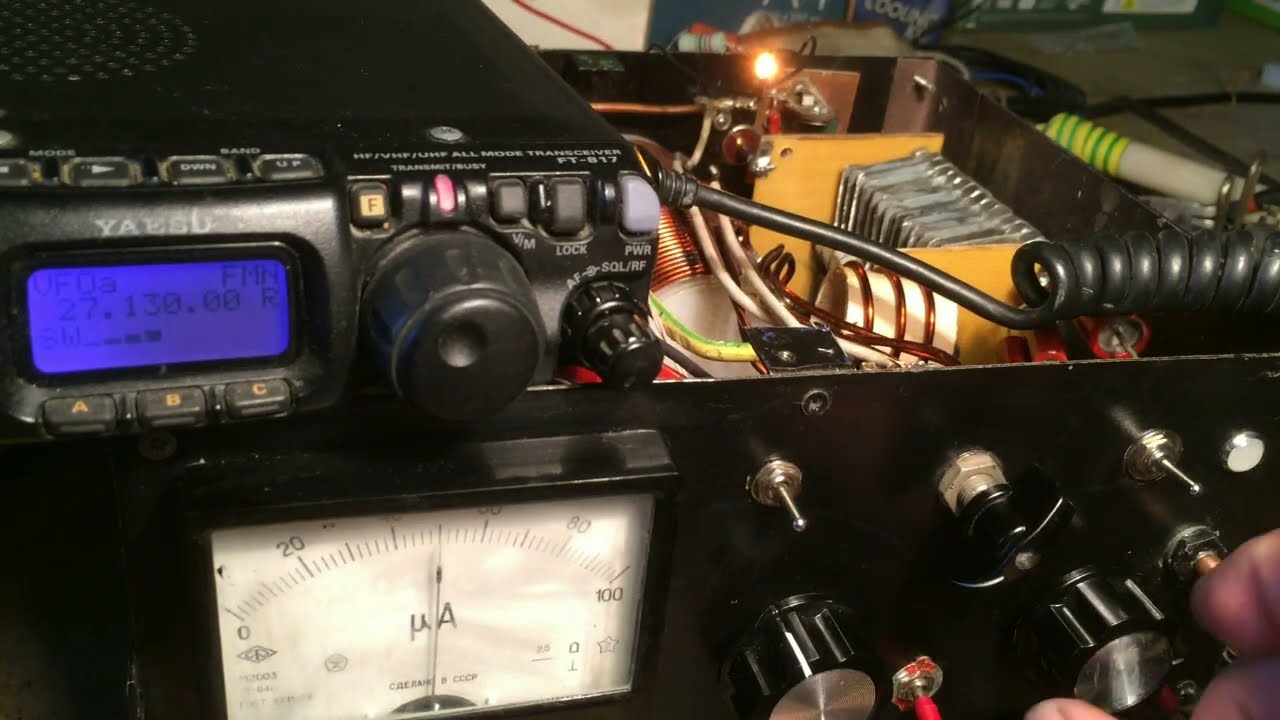

Согласующее устройство предназначено для согласования КВ радиостанции с антенной. Видео будет интересно только радиолюбителям коротковолновикам. В начале двухтысячных годов собирал согласующее устройство, потом оно долго лежало не доделанное и вот попавшись на глаза вновь решил его доделать. Схема КСВ метра третий вариант http://dl2kq.de/pa/1-2.htm . Кольцо 50Вч Согласующее устройство сделано по рисунку 2 с добавлением катушки из 3 рис. Катушка на каркасе 25мм проводом ПЭЛ 2мм https://ut2fw.com/node/48 Моя основная катушка диаметром 50мм провод ПЭЛ 2мм, 4 отвода сделаны через один виток от верхнего конца катушки, а остальные через два витка , переключатель на 10 положений.
